Trifaze İzole Trafo (Transformatör)
Trifaze izole trafo, şebeke elektriğini izole etmek veya şebeke gerilimini düşürmek veya yükseltmek için kullanılır. Pano ve makine üreticileri benzeri endüstriyel sektörlerde kullanılmaktadır.
İzolasyon trafosu neden çarpmaz?
Primer ve sekonder sargıları arasında ki galvanik izolasyon nedeniyle toprağa göre referans oluşturulmadığı için çarpmaz. Bu sebeple özellikle ATM makineleri, CNC makineleri gibi yoğun kullanıcı teması olan yerlerde emniyet amaçlı olarak ta kullanılır. Topraklama sorunlarının yaşandığı yerlerde, trifaze izole trafolar yada bir başka isimle trifaze yalıtım trafoları ekranlı olarak üretilerek nötr-toprak gerilimini düşürmek veya sıfırlamak için kullanılır.
3 faz trafolar faz – faz veya faz – nötr arası gerilimleri 1V – 1.000 V aralığında ve 50VA – 500 KVA güçleri aralığında üretilmektedir. İsteğe göre ekranlı olarak sarılmaktadır.
Kullanım yerine göre, üçgen/yıldız, üçgen/üçgen, yıldız/yıldız, yıldız/üçgen, yıldız/zigzag, zigzag/yıldız bağlantı tipleri tercih edilir.
Trifaze izole trafolar standart olarak H sınıfı emaye ve cam elyaf bakır tellerle sarılmaktadır. İsteğe göre alüminyum veya CCA sargı telleri kullanılarak da üretim yapılmaktadır. Zira alüminyum ve CCA teller ciddi maliyet avantajları yaratmaktadır. Sarım işleminden sonra vakumlu kazanda verniklenip, 180 C fırında kurutulmaktadır. Trifaze izole trafolar tamamen kuru tip olup, trafo yağı barındırmaz.
Önemli uyarı; 3 faz trafolar 1 fazlı sistemlerde kullanılması durumunda ciddi hasarlar oluşabilir.
Firmamız Folyo sargı alt yapısını tamamlamış olup, kullanıcının talebine göre folyo sarımlı trafo üretimine başlanacaktır.
Trifaze İzole Trafo Bağlantı tipleri
Kullanım yerine göre, üçgen/yıldız, üçgen/üçgen, yıldız/yıldız, yıldız/üçgen, yıldız/zigzag, zigzag/yıldız bağlantı tipleri tercih edilir.
Üçgen/Yıldız Bağlantı : Dyn11 şeklinde ifade edilip, genelde tesisatta nötr elde etmek içik kullanılır.
Üçgen/Üçgen Bağlantı : Girişte ve çıkışta nötr bağlantısı yoktur.
Yıldız/Yıldız Bağlantı: Trafo giriş ve çıkış bağlantılarında nötr vardır.
zigzag bağlantı : Trafo içerisinde hem üçgen, hemde yıldız olan bağlantının özel şekilde bağlanmasıyla elde edilir.
Trifaze izole trafolar CE veTSE kalite normlarına uygun olarak sarılmakta olup, firmamız ISO-9001 kalite belgesi sahiptir.
Firmanızın ihtiyacı olan izolasyon trafosu güç hesabı için firmamızı arayınız.

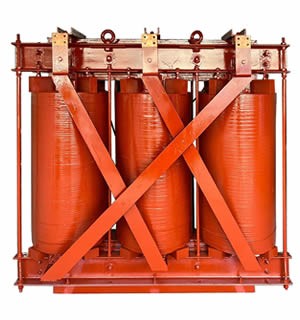

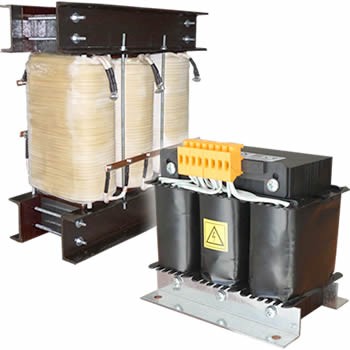

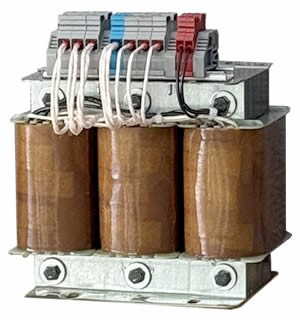

Trifaze İzole Trafo Ürün Çeşitleri
İlginizi Çekebilir.
Benzeri Ürünler
Önce Çıkan Ürünler

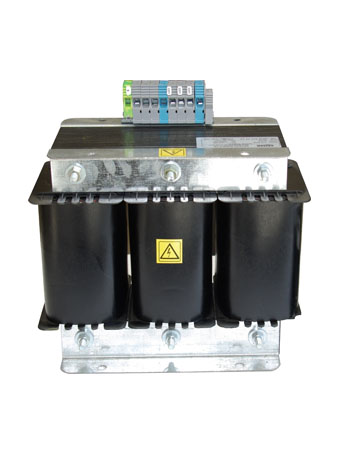

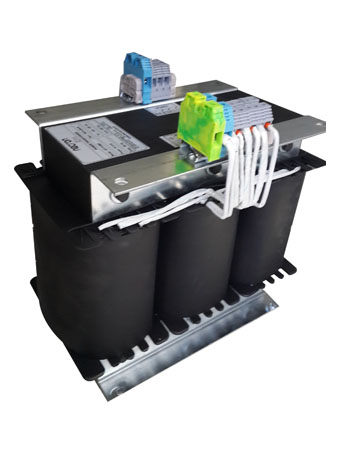

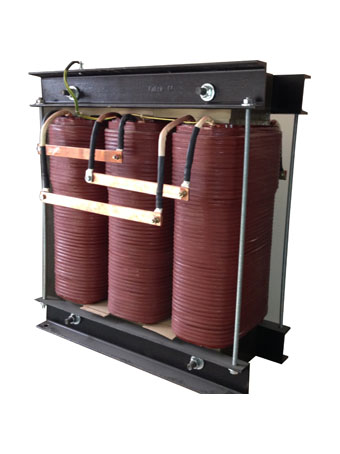

Trifaze izole trafo fotoğraflarını büyütmek için fotoğrafa tıklayınız.
Galvanik izolasyon lu emniyet trafosu genel özellikleri
- İzole yapı
- 10.000 – 22.000 gausse sac
- Özel dilme sac,
- Özel üretim karkas
- H sınıfı bakır veya alüminyum sargı
- Alüminyum veya bakır Folyo sargı
- Aşırı ısı koruma termostatı
- Uk :%3 – %4
- %200 yüke 2 dakika dayanım
- Vakumlu vernik
- Fırınla kurutma
- Giriş – Çıkış sigorta ile koruma
- Topraklama Ekranı
- İzolasyon gerilimi : 4.000 VAC
- Yüksek verim
- Klemensli veya pabuçlu bağlantı
- Giriş-çıkış filtresi
- Boyalı veya boyasız çözümler
- Fan ile soğutma
- Sessiz çalışma
- koşullar testi
- IP 20 – IP65 Koruma sınıfı
- CE ve ISO-9001 belgeli
- Lloyd onay belgesi
- Özel ambalaj
| 3 Faz (Trifaze) Trafolar fiziksel ölçüler | |||||
| Model | Güç | G | D | Y | Ağırlık |
| (kVA) | (mm) | (mm) | (mm) | (Kg) | |
| T13-751B-FE | 0,75 | 240 | 120 | 250 | 19 |
| T13-102B-FE | 1 | 240 | 130 | 250 | 22 |
| T13-152B-FE | 1,5 | 240 | 140 | 250 | 27 |
| T13-202B-FE | 2 | 240 | 120 | 250 | 31 |
| T13-302B-FE | 3 | 300 | 140 | 300 | 41 |
| T13-502B-FE | 5 | 300 | 150 | 300 | 48 |
| T13-602B-FE | 6 | 300 | 160 | 300 | 54 |
| T13-752B-FE | 7,5 | 300 | 180 | 300 | 67 |
| T13-902B-FE | 9 | 350 | 170 | 360 | 80 |
| T13-103B-FE | 10 | 350 | 150 | 360 | 91 |
| T13-123B-FE | 12 | 350 | 210 | 360 | 101 |
| T13-153B-FE | 15 | 400 | 220 | 400 | 134 |
| T13-203B-FE | 20 | 400 | 230 | 400 | 151 |
| T13-253B-FE | 25 | 460 | 250 | 470 | 175 |
| T13-303B-FE | 30 | 460 | 270 | 470 | 198 |
| T13-403B-FE | 40 | 460 | 290 | 470 | 235 |
| T13-503B-FE | 50 | 600 | 290 | 570 | 280 |
| T13-603B-FE | 60 | 600 | 310 | 570 | 330 |
| T13-753B-FE | 75 | 600 | 330 | 570 | 395 |
| T13-903B-FE | 90 | 730 | 330 | 650 | 465 |
| T13-104B-FE | 100 | 730 | 350 | 650 | 530 |
Hastaneler,
Gemiler,
Otomasyon
Makineler
Aydınlatma
Pano
Makine imalatçıları
Haberleşme
İnşaat trafoları
Asansör ve vinçler
Nötr – toprak problemi yaşanan hassas makineler
