Trifaze Statik Regülatör – 3 Faz
Trifaze statik regülatör; şebeke geriliminindeki dengesizlikleri çözmek için bulunan yöntemlerden biri de mikroişlemcili statik regülatörlerdir. Düzeltme hızları çok yüksektir. Bu sebeple şebeke gerilimindeki ufak değişimlere hassas makineler de ve motor barındıran makinelerde kesin çözüm sunduğundan özellikle tercih edilirler. Mikroişlemci kontrolü olarak ZVC-B Tekniği ile yarı iletken tristörler tetiklenerek regülasyon sağlandığından düzeltme hızı 10 kat artırılmıştır.
.
ARTSAN marka mikroişlemcili statik regülatör ler, kullanılan tristörler 20 msn için normal çalışma akımının 100 katı kadar akım taşıma kapasitesine sahiptir. Bu özelliğinden dolayı anlık yüksek akım çeken sistemlerde çok kullanışlıdırlar.
.
Stepro mikroişlemcili trifaze statik regülatör ler mekanik parça içermezler. Bu sebep ile aşınma problemleri ile karşılaşılmaz. Modüler yapıya sahiptir .Servo regülatörlere nazaran daha hafif ve küçük boyutludur.
Boşta çalışma durumlarında Kaliteli bir servo regülatöre göre % 30-50 oranında verim avantajı sunmaktadır. Böylece 2 yılın sonunda elektrik tasarrufu sayesinde servo regülatörler ile arasındaki fiyat farkını amorti edecektir.
Trifaze Statik Regülatör transformatör lerinde, silisyum karışımlı saç kullanılarak elde edilen yüksek verim ile elektrik tüketimi en aza indirilmiştir. Transformatör lerin sarımında, 200 C ısıya dayanıklı H0 sınıfı emaye kaplamalı, bakır teller kullanılmıştır. Koruma ünitesi sayesinde (yüksek gerilim, düşük gerilim, aşırı akım, aşırı ısı) riskli durumlarda statik regülatör devre dışı bırakılır.

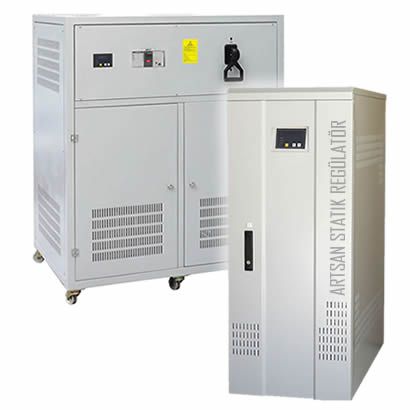

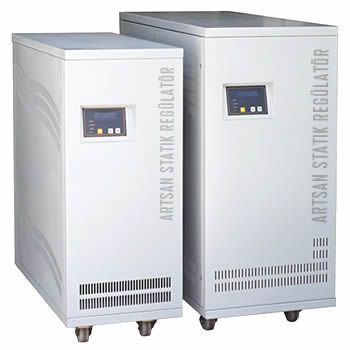

Trifaze Statik Regülatör Ürün Galerisi
- Trifaze statik regülatör fotoğraflarını büyütmek için fotoğrafa tıklayınız. ·
Trifaze Statik Regülatör Genel Özellikler
- Tamamıyla yerli üretim
- Semikron marka tristör modüller
- Socomec marka enversör şalter
- ABB marka Kompak şalter
- DUCATI marka çıkış filtresi
- Mikroişlemci kontrollü
- Tam sinüs çıkış dalga şekli
- %1-3 çıkış gerilim hassasiyeti
- 000 V/sn düzeltme hızı
- Buster trafolu/ buster trafosu yapı
- Küçük boyutlar,
- Hafif
- Tasarruflu
- Geniş gerilim düzeltme sahası
- 000 – 22.000 gausse sac
- H sınıfı bakır veya alüminyum sargı
- Alüminyum veya bakır Folyo sargı
- Ayarlanabilir çıkış gerilimi
- Aşırı ısı koruma
- Aşırı akım koruma
- Çıkış gerilim yüksek koruması
- Çıkış gerilim düşük koruması
- 2×16 LCD
- Giriş ve çıkış gerilimi takibi
- Arıza bilgileri takibi
- Manuel Bypass
- Socomec marka enversör şalter
- Fan ile soğutma
- Sessiz çalışma
- Tekerlekli
- koşullar testi
- Priz veya klemensli bağlantı saçeneği
- IP 20 – IP65 Koruma sınıfı
- CE ve ISO-9001 belgeli
- Özel ambalaj
| MODEL | ST3-223A | ST3-303A | ST3-453A | ST3-603A | ST3-753A | ST3-104A | ST3-124A | ST3-154A | ST3-204A | ST3-254A |
| Güç (kVA) | 22,5 | 30 | 45 | 60 | 75 | 100 | 120 | 150 | 200 | 250 |
| GİRİŞ | ||||||||||
| Gerilimi | 3×380 VAC, 3 Faz + Nötr | |||||||||
| Giriş Aralığı | A- 275 – 450 VAC | |||||||||
| B- 300 – 430 VAC | ||||||||||
| C- 220 – 420 VAC | ||||||||||
| D- 190 – 500 V AC | ||||||||||
| S – Special | ||||||||||
| Akım (A) | 32 | 43 | 65 | 87 | 108 | 145 | 174 | 217 | 289 | 362 |
| Frekans | 50 Hz ±%10 | |||||||||
| ÇIKIŞ | ||||||||||
| Gerilimi | 3×380 VAC, 3 Faz + Nötr | |||||||||
| G.Toleransı | %2,5 Standart (isteğe göre değiştirilebilir.) | |||||||||
| Akım | 32 | 43 | 65 | 87 | 108 | 145 | 174 | 217 | 289 | 362 |
| Frekans | 50 Hz ±%10 | |||||||||
| GÖSTERGE VE KONTROL PANELİ | ||||||||||
| Tipi | 2 x 16 karakter arka planı aydınlatmalı alfanümerik LCD ekran | |||||||||
| Panel | Dokunmatik Butonlar | |||||||||
| Ölçümler | R,S,T Giriş Gerilimi, U,V,W Çıkış Gerilimi, U,V,W çıkış akımı, frekans | |||||||||
| LCD Uyarılar | Sistem Normal, Giriş Hatalı, Çıkış Yüksek, Çıkış Düşük, Aşırı Yük, Aşırı Yük Kapatma, Aşırı Yük By-Pass (isteğe bağlı), Tristör Arıza, Faz Hatası | |||||||||
| LED | Giriş : Yeşil, Çıkış : Yeşil, Hata : kırmızı , Normal : Yeşil | |||||||||
| Lisan | Türkçe veya İngilizce | |||||||||
| KORUMALAR | ||||||||||
| Çıkış Gerilimi | Düşük :320 V Yüksek: 420 V (LCD panelden ayarlanabilir) | |||||||||
| Aşırı Yük | Sigorta ile ve elektronik olarak koruma | |||||||||
| Tristör Arıza | Otomatik olarak çıkış kesilir. yazılı uyarı yapılır | |||||||||
| Aşırı Isı | LCD de verilen uyarıdan 10 sn sonra çıkış kesilir | |||||||||
| By-Pass | Standart Manuel (Opsiyonel otomatik) | |||||||||
| Gürültü Süzme | Surge Bastırıcı, EMI / RFI Filtre Seçenekleri * | |||||||||
| GENEL | ||||||||||
| Verim | ≥ %97 (Tam yükte) | |||||||||
| THD | Lineer yükte < %0.3 | |||||||||
| Reg. Hızı | 5.000 V/sn | |||||||||
| Gürültü Sev. | < 45 dBA, 1 metreden | |||||||||
| Ç. Sıcaklığı | 0°C ~ 40°C, maksimum %90 (yoğunlaşmamış) | |||||||||
| D.Sıcaklığı | -20°C ~ +70°C | |||||||||
| Koruma | X tipi: IP20 (Standart) Y Tipi : IP23 Z Tipi: IP54 | |||||||||
| Cihaz Rengi | RAL 7035 | |||||||||
| Soğutma | Fan ile cebri soğutma | |||||||||
| Boyutlar(GxDxY) | 300x580x720 | 400x1000x850 | 400x400x600 | |||||||
* 22,5 KVA- 100 KVA arası güçlerde yatık veya dikili tip alternatifler mevcuttur.
* Bütün güçler için alternatif renkler mevcuttur.
| MODEL | ST3-304A | ST3-404A | ST3-504A | ST3-604A | ST3-804A | ST3-105A | ST3-125A | ST3-165A | ST3-205A | ST3-255A |
| Güç (kVA) | 300 | 400 | 500 | 600 | 800 | 1.000 | 1.250 | 1.600 | 2.000 | 2.500 |
| GİRİŞ | ||||||||||
| Gerilimi | 3×380 VAC, 3 Faz + Nötr | |||||||||
| Giriş Aralığı | A- 275 – 450 VAC | |||||||||
| B- 300 – 430 VAC | ||||||||||
| C- 220 – 420 VAC | ||||||||||
| D- 190 – 500 V AC | ||||||||||
| S – Special | ||||||||||
| Akım (A) | 434 | 580 | 725 | 870 | 1.160 | 1.450 | 1.811 | 2.318 | 2.898 | 3.626 |
| Frekans | 50 Hz ±%10 | |||||||||
| ÇIKIŞ | ||||||||||
| Gerilimi | 3×380 VAC, 3 Faz + Nötr | |||||||||
| G.Toleransı | %2,5 Standart (isteğe göre değiştirilebilir.) | |||||||||
| Akım | 434 | 580 | 725 | 870 | 1.160 | 1.450 | 1.811 | 2.318 | 2.898 | 3.626 |
| Frekans | 50 Hz ±%10 | |||||||||
| GÖSTERGE VE KONTROL PANELİ | ||||||||||
| Tipi | 2 x 16 karakter arka planı aydınlatmalı alfanümerik LCD ekran | |||||||||
| Panel | Dokunmatik Butonlar | |||||||||
| Ölçümler | R,S,T Giriş Gerilimi, U,V,W Çıkış Gerilimi, U,V,W çıkış akımı, frekans | |||||||||
| LCD Uyarılar | Sistem Normal, Giriş Hatalı, Çıkış Yüksek, Çıkış Düşük, Aşırı Yük, Aşırı Yük Kapatma, Aşırı Yük By-Pass (isteğe bağlı), Tristör Arıza, Faz Hatası | |||||||||
| LED | Giriş : Yeşil, Çıkış : Yeşil, Hata : kırmızı , Normal : Yeşil | |||||||||
| Lisan | Türkçe veya İngilizce | |||||||||
| KORUMALAR | ||||||||||
| Çıkış Gerilimi | Düşük :320 V Yüksek: 420 V (LCD panelden ayarlanabilir) | |||||||||
| Aşırı Yük | Sigorta ile ve elektronik olarak koruma | |||||||||
| Tristör Arıza | Otomatik olarak çıkış kesilir. yazılı uyarı yapılır | |||||||||
| Aşırı Isı | LCD de verilen uyarıdan 10 sn sonra çıkış kesilir | |||||||||
| By-Pass | Standart Manuel (Opsiyonel otomatik) | |||||||||
| Gürültü Süzme | Surge Bastırıcı, EMI / RFI Filtre Seçenekleri * | |||||||||
| GENEL | ||||||||||
| Verim | ≥ %97 (Tam yükte) | |||||||||
| THD | Lineer yükte < %0.3 | |||||||||
| Reg. Hızı | 5.000 V/sn | |||||||||
| Gürültü Sev. | < 45 dBA, 1 metreden | |||||||||
| Ç. Sıcaklığı | 0°C ~ 40°C, maksimum %90 (yoğunlaşmamış) | |||||||||
| D.Sıcaklığı | -20°C ~ +70°C | |||||||||
| Koruma | X tipi: IP20 (Standart) Y Tipi : IP23 Z Tipi: IP54 | |||||||||
| Cihaz Rengi | RAL 7035 | |||||||||
| Soğutma | Fan ile cebri soğutma | |||||||||
| Boyutlar(GxDxY) | 300x580x720 | 400x1000x850 | 400x400x600 | |||||||
* 22,5 KVA- 100 KVA arası güçlerde yatık veya dikili tip alternatifler mevcuttur.
* Bütün güçler için alternatif renkler mevcuttur.
Konutlar
Elektronik test cihazları
CNC makineler
Tv ve video kaydediciler
Telefon santralleri
Tıbbi cihazlar
Bilgisayarlar
Aydınlatma
Elektronik Test Cihazları
Motorlu makineler
Denizcilik Ekipmanları
Telekomünikasyon Cihazları
Yangın ve Güvenlik Sistemleri
Hastaneler
Tersaneler
Tekstil makineleri
Kaynak makineleri
Radyo ve TV İstasyonları
