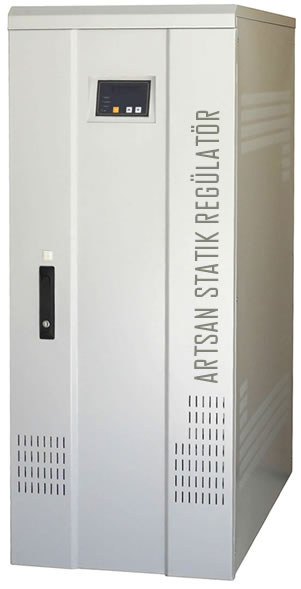

STATİK REGÜLATÖR

Statik regülatör (Statik voltaj regülatörleri), yarıiletken teknolojisine sahip semikron marka tristörlerden imal edilmişlerdir. Mikroişlemci kontrolü ZVC-B Tekniği ile tristörler direk adresleme yöntemi ile tetiklenerek regülasyon sağlanır.

Günümüzde ki endüstriyel ve elektrikli cihazlar şebeke gerilim değişimlerinden çabuk etkilenmektedirler. Geleneksel regülatörler cevap hızı açısından yetersiz olduğundan alternatif olarak statik regülatörler geliştirilmiştir.  DAA tekniği ile yapılan regülasyon ile Şebeke gerilimi düzeltme sahası tipine göre,  düzeltme hızı yaklaşık 3.000 – 7.000 V/sn aralığındadır. Standart regülatör için düzeltme hızı 5.000V/sn dir.

Artsan marka statik regülatörlerde kullanılan tristörler,  20 msn için normal çalışma akımının 10 katı kadar akım taşıma kapasitesine sahiptir. Bu özelliğinden dolayı anlık yüksek akım çeken motor vb. sistemlerde özellikle tercih edilmektedir.

1 kVA – 3.000 KVA arası güçlerde üretim yelpazesine sahiptir.  Şebekenin durumuna göre, 110 – 230VAC, 110 – 280 VAC, 165 – 250 VAC, 180 – 280 VAC olmak üzere4 tip düzeltme sahasına sahip statik regülatör bulunmaktadır. Harici ortamlar için IP54 , insan güvenliği için  izole trafolu ve filtreli seçenekleri mevcuttur.

Makine imalatçıları, makinelerinin güvenli şekilde çalışmaları için kullanıcılara statik voltaj regülatörü önermektedir.



Statik regülatör regülasyon grafiği

Statik regülatör regülasyon eğrisi

Yandaki şemada görüldüğü gibi, şebeke geriliminin değişik değerlerinde çıkış gerilimi değeri görülmektedir. Bu grafiğe göre regülasyon sahası dışında çıkış gerilimleri lineer olarak değişmektedir. Düzeltme sahası dışında regülatörünüzün cevabını aşağıdaki formüllerden hesap edebilirsiniz.

Vo4=(Vo/VH)*Vi2 ,    Vo3=(Vo/VL)*Vi1

Daha detaylı bilgi için, statik regülatör nedir başlıklı makalemizi inceleyiniz.





Özel Tip Statik Regülatör

Standart statik voltaj regülatörü dışında, özel regülatör üretimimiz mevcuttur. Özel regülatör talepleriniz için firmamız ile temasa geçmeniz durumunda, firmamız teknik kadrosu sizlere birden fazla çözüm sunacaktır.

Kullanım yerine uygun statik regülatör seçimi için detaylı bilgiler aşağıda bulunmaktadır.

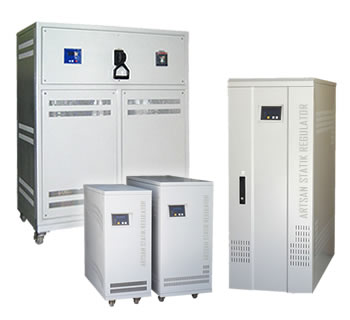

Statik Regülatörler Ürün Grupları

Statik Regülatör (Tıbbi cihazlar için 10 kVA)

Monofaze (1 Faz)

Statik Regülatörler

1Faz Statik Regülatör, ev tipi kullanıcılar için küçük boyutlu oluşu ve hafif oluşu kullanım açısından çok avantaj sunmaktadır. Boşta çalışma….

150 - 200 - 250 - 300 KVA Statik Regülatör-12x16

Trifaze (3 Faz)

Statik Regülatörler

ARTSAN marka mikroişlemcili statik regülatör ler, kullanılan tristörler 20 msn için normal çalışma akımının 100 katı kadar akım taşıma kapasitesine …

Statik Regülatör (Harici tip Sulama sistemleri için)-12x16

Harici Tip (Outdoor)

Statik Regülatörler

Açık ortamlarda kullanılması gereken makineler de için tasarlanmış statik regülatördür. Şebekenin düşük veya yüksek olduğu durumlarda …

Statik Regülatör (Banka ATM leri için)-12x16

İzole Trafolu

Statik Regülatörler

Hassas bazı makinelerin şebeke elektriğindeki parazit benzeri bozucu etkilere karşı korumak için izole trafo kullanılmaktadır. Ayrıca makinelerde …
