Monofaze Servo regülatörler

Monofaze Servo Regülatör

Monofaze servo regülatörler  yoğunlukla konutlarda kullanılmaktadır. Motor –varyak– buster trafo yardımıyla regülasyon yapılmaktadır. Çıkış gerilim hassasiyeti ve giriş düzeltme aralığı kullanım yerine göre değiştirilebilmektedir.

İsteğe bağlı koruma ünitesi ve çıkış filtresi ilavesi ile ekstra güvenli çalışma olanağı elde edilir.

Monofaze servo regülatör trafolarında  H sınıfı emaye ve camelyaf  bakır veya alüminyum tellerle sarılmaktadır. Vakumlu kazanda verniklenip, 180 C fırında kurutulmaktadır.

Opsiyonel olarak aşırı ısı, aşırı akım, gerilim düşük, gerilim yüksek koruma ünitesi ilave edilmekte olup, giriş ve çıkış gerilimlerinin izlendiği dijital voltmetreye sahiptir.

Genelde ev, ofis ve villalarda kullanılır. Ev için servo regülatör gücü 10 kVA ile 20 kVA arasında tavsiye edilmektedir. Şehir şebeke gerilimin çok düşük olduğu yerlerde UPS performansını artırmak içinde kullanılır.

Cihaz üretimi CE kalite normlarına uygun olarak yapılmakta olup, firmamız ISO-9001 kalite belgesi sahiptir. İmalat hatalarına karşı 2 yıl garantilidir.

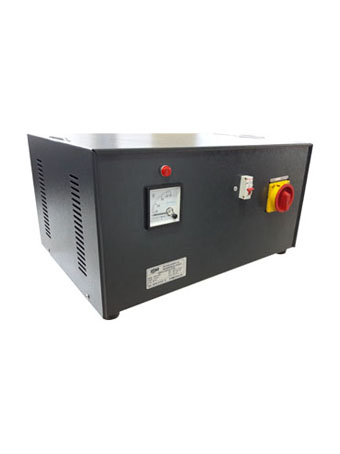

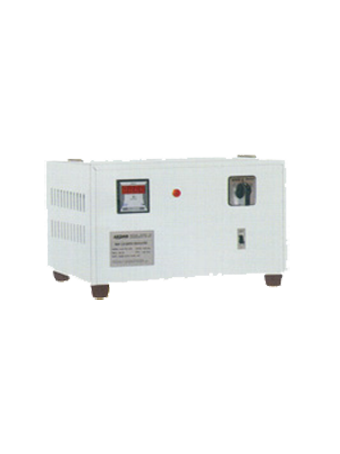

Monofaze Servo Regülatör Ürün Galerisi
  • Monofaze servo regülatör fotoğrafını büyütmek için fotoğrafa tıklayınız.

Monofaze servo regülatör genel özellikleri

  • Mikroişlemci kontrollü
  • 12.000 – 22.000 gausse sac
  • Bakır veya alüminyum sargı
  • İsteğe göre power analizör ilavesi
  • İzolasyon gerilimi : 4.000 VAC
  • Verim % 96
  • Çıkış hassasiyeti : %2
  • CosQ >=0,8
  • İsteğe göre fan ile soğutma
  • Klemensli veya pabuçlu bağlantı
  • Dijital voltmetre
  • Manuel By-pass şalteri
  • İsteğe göre otomatik by-pass seçeneği
  • İsteğe göre geniş düzeltme aralığı seçeneği
  • Trifaze ve monofaze seçenekleri
  • Toroidal varyaklı yapı
  • Limit sonu koruma swichleri
  • Tekerlekli
  • Sessiz çalışma
MONOFAZE SERVO REGÜLATÖR (3 – 50 kVA) TEKNİK ÖZELLİKLER
MODEL SWR-13 SWR-15 SWR-17 SWR-110 SWR-115 SWR-120 SWR-125
Güç (kVA) 3 5 7,5 10 15 20 25
GİRİŞ
Gerilimi 220  VAC, 1 Faz + Nötr
Giriş Aralığı A- 150 – 250 VAC – Standart
B- 120 – 230 VAC    C- 180 – 230 VAC      D- 180 – 270 V AC   E – Special
CosQ 0,8
Frekans 50 Hz ±%10
ÇIKIŞ
Gerilimi 220 VAC
G.Toleransı %2,5 Standart (isteğe göre değiştirilebilir.)
Aşırı Akım Kapasitesi %150 yüke 10 dk , % 200 yüke 10 sn.
Frekans 50 Hz ±%10
GÖSTERGE
Tipi 72×72 Dijital Voltmetre
Ölçüm Çıkış Gerilimi, Giriş gerilimi
KORUMALAR
Çıkış Gerilimi Düşük :180 V  Yüksek: 240 V
Toprak Kaçak Opsiyonel
Aşırı Yük Sigorta ile koruma – (Elektronik akım koruma- Opsiyonel)
Aşırı Isı Varyak ve trafo ısı kontrolü
By-Pass Standart Manuel (Opsiyonel otomatik)
Gürültü Süzme Surge Bastırıcı, EMI / RFI Filtre Seçenekleri *
GENEL
Verim ≥ %97 (Tam yükte)
Reg. Hızı 80 V/sn
Gürültü Sev. < 45 dBA, 1 metreden
Ç. Sıcaklığı 0°C ~ 40°C, maksimum %90 (yoğunlaşmamış)
D.Sıcaklığı -20°C ~ +70°C
Koruma X tipi: IP20 (Standart)           Y Tipi : IP23                    Z Tipi: IP54
Cihaz Rengi RAL 7035
Soğutma Doğal Hava soğutma (Fan ile zorlanmış soğutma opsiyonel)
Boyutlar(GxDxY) 45x35x27 cm 55x39x29 cm 55x35x47 cm 50x50x85 cm
Ağırlık 16 kg 29 kg 40 kg 47 kg 55 kg 75 kg 135 kg

Konutlar

Fabrikalar

Hastaneler,

Aydınlatma

Bilgisayarlar

Ofisler
